板框压滤机

发布时间:2019/8/15 浏览量:661

本实用新型公开了一种全自动板框压滤机的滤液收集装置,涉及滤液收集设备技术领域,该全自动板框压滤机的滤液收集装置,包括箱体,所述箱体的顶部设有滤液进口,所述箱体的顶部设有进料筒,所述进料筒的顶部通过**支架固定连接有电动推杆,所述电动推杆的底部固定连接有活塞组件,活塞组件的表面与进料筒的内壁活动连接,箱体的顶部通过第二支架固定连接有圆筒,圆筒、进料筒和滤液进口从左向右依次分布,圆筒的顶部设有进料斗。本实用新型通过设置进料筒、活塞组件、螺旋输送杆、驱动电机和滤液出口组件,解决了现有的全自动板框压滤机的滤液收集装置难以定量加入反应物以及箱子内反应完成的滤液难以无残留排出的问题。

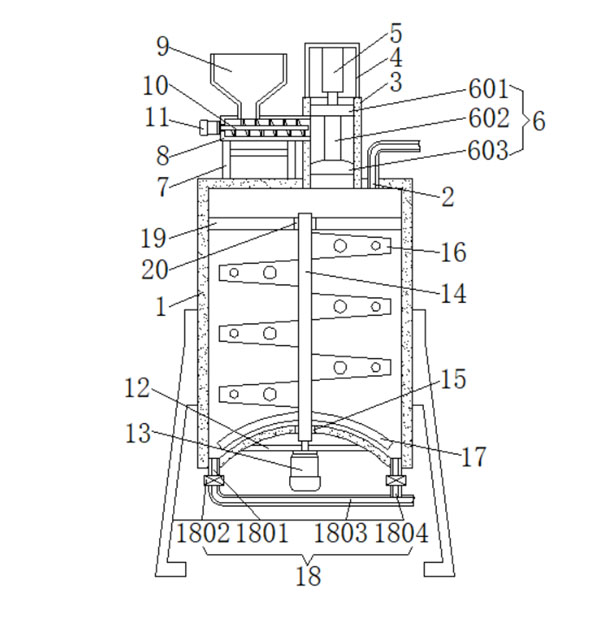

1.一种全自动板框压滤机的滤液收集装置,包括箱体(1),其特征在于:所述箱体(1)的顶部设有滤液进口(2),所述箱体(1)的顶部设有进料筒(3),所述进料筒(3)的顶部通过**支架(4)固定连接有电动推杆(5),所述电动推杆(5)的底部固定连接有活塞组件(6),所述活塞组件(6)的表面与进料筒(3)的内壁活动连接,所述箱体(1)的顶部通过第二支架(7)固定连接有圆筒(8),所述圆筒(8)、进料筒(3)和滤液进口(2)从左向右依次分布,所述圆筒(8)的顶部设有进料斗(9),所述圆筒(8)的内壁与螺旋输送杆(10)的表面活动连接,所述圆筒(8)的左端固定连接有驱动电机(11),所述驱动电机(11)的输出轴与螺旋输送杆(10)的左端固定连接,且圆筒(8)与进料筒(3)相连通,所述箱体(1)的底部固定连接有安装板(12),所述安装板(12)的下表面固定连接有搅拌电机(13),所述搅拌电机(13)的输出轴固定连接有搅拌轴(14),所述箱体(1)的底部镶嵌有防水轴承(15),且防水轴承(15)的内壁与搅拌轴(14)的表面固定连接,且搅拌轴(14)的表面固定连接有**搅拌叶片(16)和第二搅拌叶片(17),所述箱体(1)的底部设有滤液出口组件(18)。

2.根据权利要求1所述的一种全自动板框压滤机的滤液收集装置,其特征在于:所述活塞组件(6)包括**活塞(601)、活塞杆(602)和第二活塞(603),所述活塞杆(602)的顶部和底部分别与**活塞(601)的下表面和第二活塞(603)的上表面固定连接,且**活塞(601)和第二活塞(603)的表面均与进料筒(3)的内壁活动连接,所述圆筒(8)位于**活塞(601)和第二活塞(603)之间。

3.根据权利要求1所述的一种全自动板框压滤机的滤液收集装置,其特征在于:所述滤液出口组件(18)包括两个出料管(1801)、两个阀门(1802)、连接管(1803)和直管(1804),两个所述出料管(1801)均镶嵌在箱体(1)的底部,两个所述阀门(1802)的进水端分别与两个出料管(1801)的出水端固定连接,两个所述阀门(1802)的出水端分别与连接管(1803)的进水端和直管(1804)进水端固定连接,所述连接管(1803)设置在直管(1804)的底部,且连接管(1803)与直管(1804)相连通。

4.根据权利要求1所述的一种全自动板框压滤机的滤液收集装置,其特征在于:所述箱体(1)的底部为向箱体(1)内部凹陷的球面状,且第二搅拌叶片(17)与箱体(1)底部的形状相适配。

5.根据权利要求1所述的一种全自动板框压滤机的滤液收集装置,其特征在于:所述箱体(1)的内部固定连接有横杆(19),所述横杆(19)的表面镶嵌有滚珠轴承(20),所述滚珠轴承(20)的内壁与搅拌轴(14)的表面固定连接。
