二氧化氯发生器

发布时间:2019/8/15 浏览量:643

本实用新型公开了一种安全节能二氧化氯发生器,涉及污水处理设备技术领域,该安全节能二氧化氯发生器,包括底板,所述底板下表面中央位置处开设有凹槽,所述凹槽的内壁固定连接有安装板,所述安装板的上表面固定连接有电机,电机的输出轴贯穿安装板并与螺柱的顶部固定连接,螺柱的表面螺纹连接有活动板,活动板的下表面分别固定连接有两个万向轮和两个滑轮,底板的下表面固定连接有连接块,连接块的底部固定连接有方框,方框内壁的正面和背面分别与固定板的正面和背面固定连接。本实用新型通过设置电机、螺柱、活动板、万向轮和滑轮,解决了常见的安全节能二氧化氯发生器仅通过锁住轮子不能很好的使整个设备稳定停靠的问题。

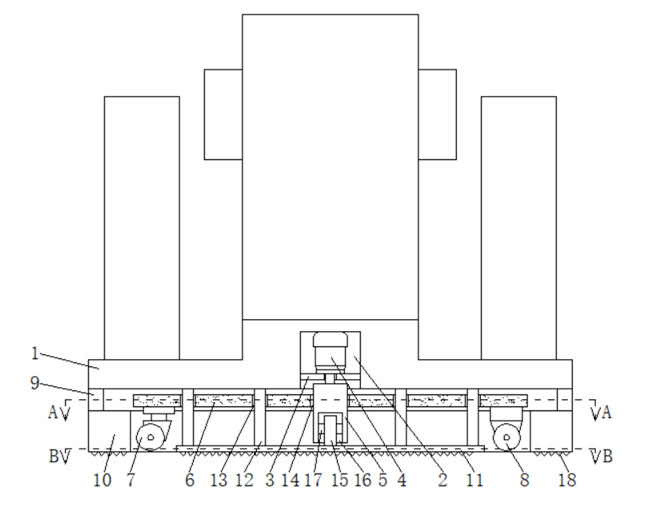

1.一种安全节能二氧化氯发生器,包括底板(1),其特征在于:所述底板(1)下表面中央位置处开设有凹槽(2),所述凹槽(2)的内壁固定连接有安装板(3),所述安装板(3)的上表面固定连接有电机(4),所述电机(4)的输出轴贯穿安装板(3)并与螺柱(5)的顶部固定连接,所述螺柱(5)的表面螺纹连接有活动板(6),所述活动板(6)的下表面分别固定连接有两个万向轮(7)和两个滑轮(8),所述底板(1)的下表面固定连接有连接块(9),所述连接块(9)的底部固定连接有方框(10),所述方框(10)内壁的正面和背面分别与固定板(11)的正面和背面固定连接,所述固定板(11)的上表面和底板(1)的下表面分别与导向杆(12)的底部和顶部固定连接,所述活动板(6)对应导向杆(12)的位置处开设有导向孔(13),所述导向杆(12)的表面与导向孔(13)的内壁活动连接。

2.根据权利要求1所述的一种安全节能二氧化氯发生器,其特征在于:所述活动板(6)的中央位置处开设有螺孔(14),所述螺孔(14)的内壁与螺柱(5)的表面螺纹连接。

3.根据权利要求1所述的一种安全节能二氧化氯发生器,其特征在于:所述固定板(11)上表面中央位置处固定连接有圆杆(15),所述螺柱(5)的底部开设有圆槽(16),所述圆槽(16)的内壁与轴承(17)的外壁固定连接,且轴承(17)的内壁与圆杆(15)的表面固定连接。

4.根据权利要求1所述的一种安全节能二氧化氯发生器,其特征在于:所述固定板(11)的底部与方框(10)的底部位于同一水平面内。

5.根据权利要求4所述的一种安全节能二氧化氯发生器,其特征在于:所述固定板(11)和方框(10)的底部均开设有防滑槽(18)。
